Flugsimulator Neusiedl
Flugsimulator Neusiedl
Aviation Academy Austria [Triple A] bietet Ausbildungen für Piloten auf modernen Full Flight Simulatoren (FFS). Alle Simulatoren sind nach EASA-Standard qualifiziert
und mit intuitiven Instructor Operating Stations (IOS) und modernsten visuellen Systemen ausgestattet. Die Simulatoren liefern eine präzise Cockpit- und Systemreplikation sowie einen hohen Grad an Realismus. Erfahrene Trainer gewährleisten die Qualität der Schulungen und das Wartungsteam sichert die hohe technische Zuverlässigkeit der Simulatoren.
Kunde: Aviation Academy Austria GmbH
Anforderung: Klimatisierung und Lüftung von Büros und Flugsimulatoren
Lösung:
Der Bauherr Aviation Academy Austria GmbH aus Neusiedl am See beauftragte das Technische Büro Introplan GmbH aus Rechnitz mit der Planung einer technisch am neuesten Stand befindlichen Lösung, die auch eine Betriebskostenoptimierung garantiert. Mit der Ausführung wurde die Franye Klimatechnik GmbH aus Bad Sauerbrunn beauftragt.

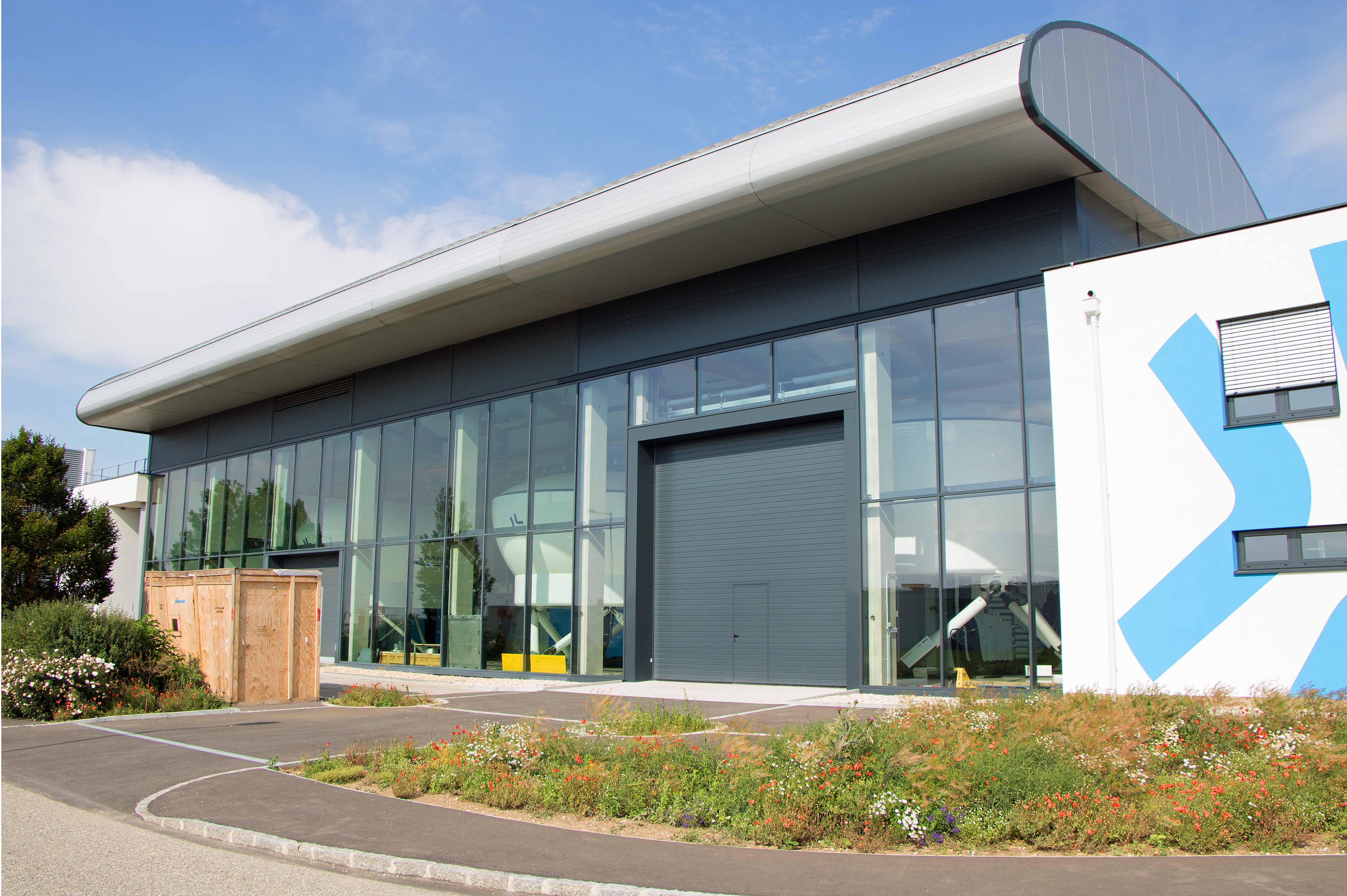

Das Erdgeschoß mit Büroräumen und WC-Gruppe, die Obergeschoße mit 4 Lehrsälen, 2 Übungsräumen, 2 Briefing-Räumen und einem Pausenraum sowie die Simulator Halle mit 2 neuen Simulatoren, angebaut an den Bestand werden belüftet und klimatisiert. Zusätzlich werden 2 Technikräume ganzjährig ausfallsicher gekühlt.
Die Simulator Halle, die Büros und die Lehrsäle werden mit einer VRF-Anlage klimatisiert.
Die Büroräume und die Lehrsäle werden im Sommer gekühlt. Als Inneneinheiten in den Räumen werden Zwischendeckengeräte eingesetzt. Geregelt werden die Inneneinheiten über Kabelfernbedienungen.

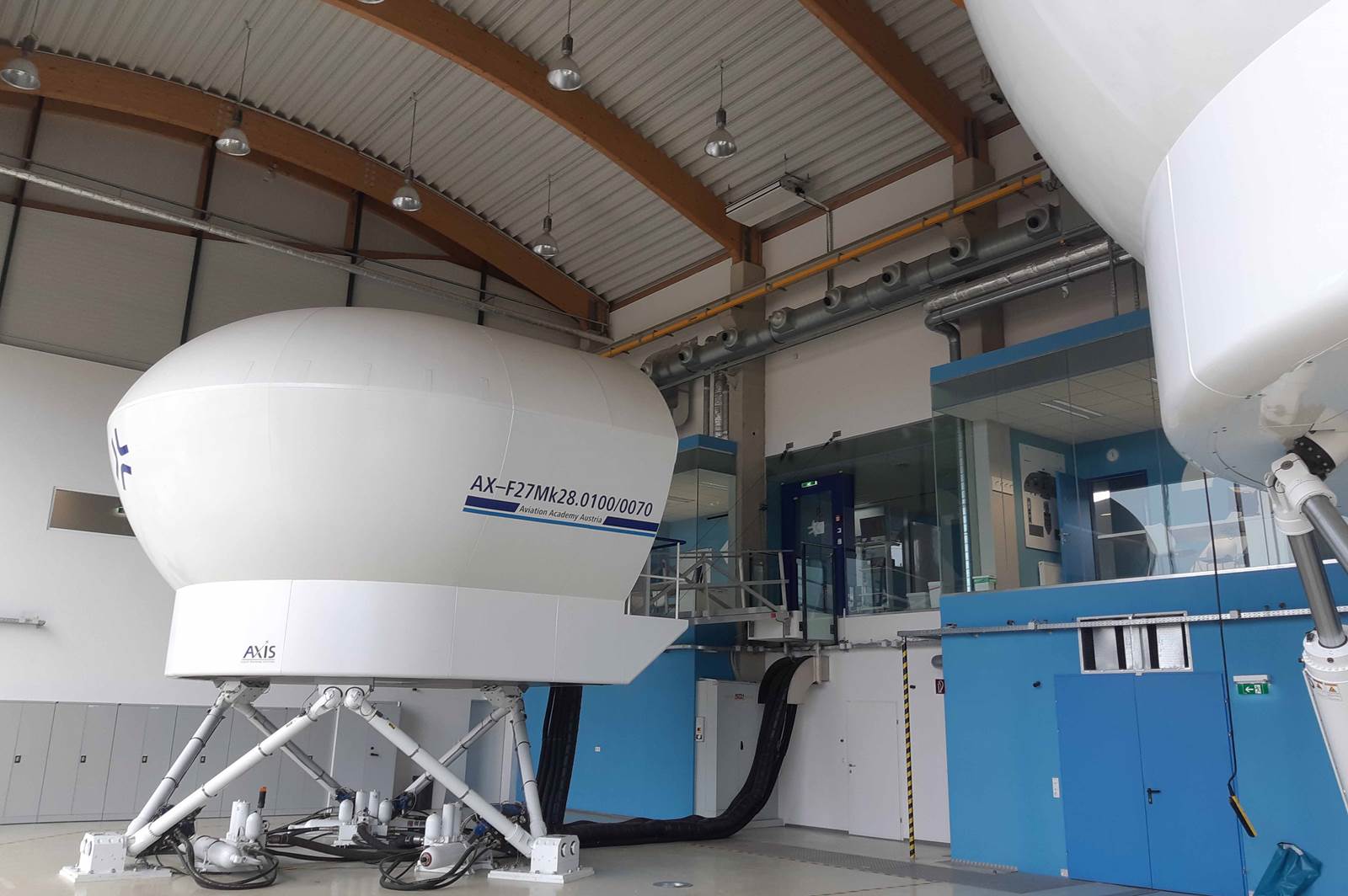

Die Simulator Halle wird im Sommer gekühlt und im Winter beheizt. Als Inneneinheiten dienen Deckenunterbaugeräte, welche frei an der Decke situiert wurden. Die Umluft aus der Halle wird frei angesaugt. Die Zuluft wird in die Simulator Halle eingeblasen. Geregelt werden die Räume mittels Kabelfernbedienungen. Die Gebäudeleittechnik wird über ein gängiges Bus-System angebunden.
Der HPU-Raum und der Rechnerraum werden mit einer Split Klimaanlage gekühlt.
Beide Räume bekamen zur Abfuhr der internen Lasten durch technische Komponenten eine eigene Split-Klimaanlage mit Winterbetriebsregelung zum ganzjährigen Betrieb. Zur Ausfallsicherheit wurden zwei Split-Klimaanlagen je Raum aufgestellt!
Die Gebäudeleittechnik wird über ein gängiges Bus-System angebunden.

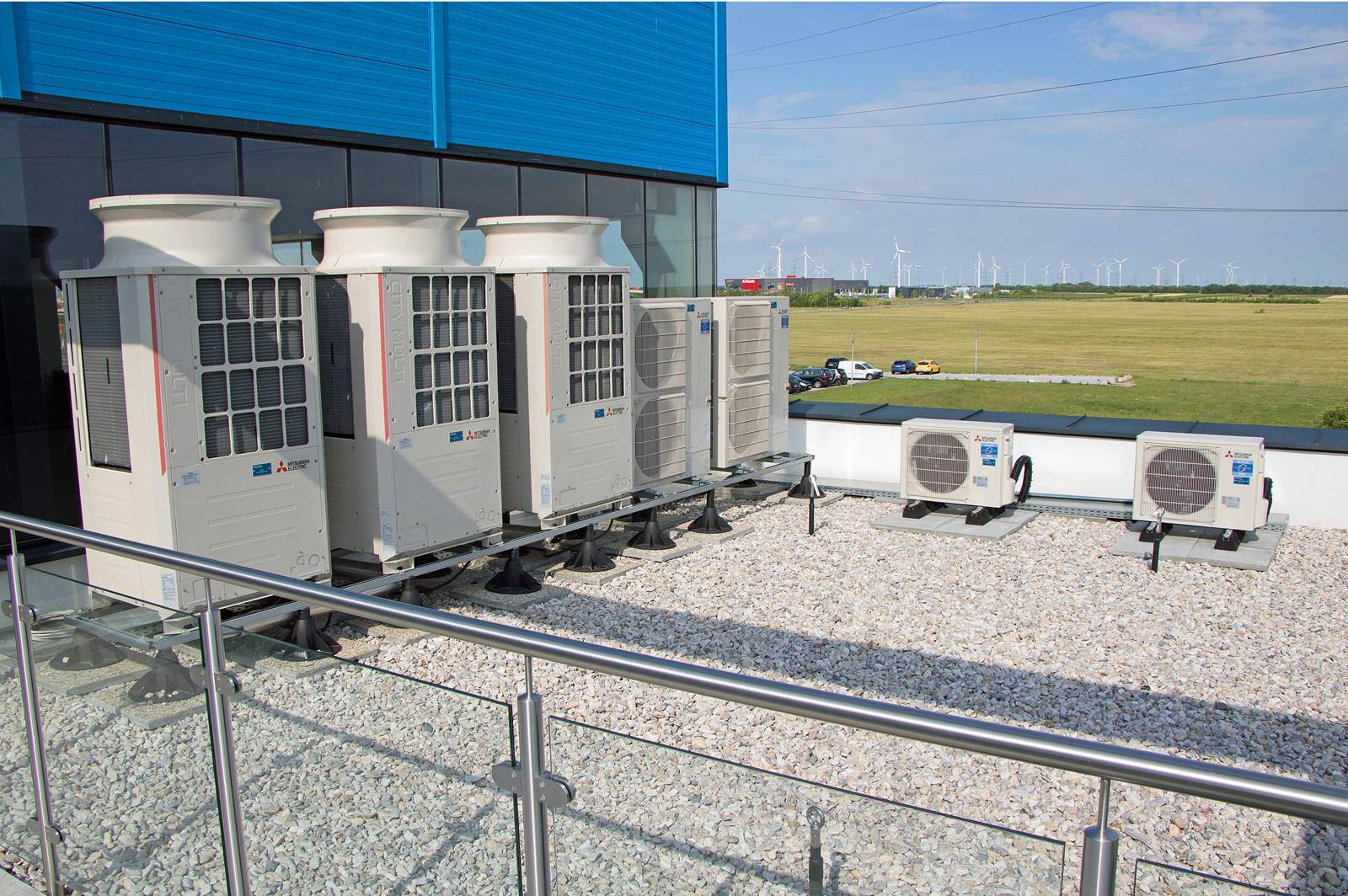

Alle Außengeräte wurden am Flachdach des 2. Obergeschoßes situiert.
Für die Belüftung wurden vollkommen autarke Lüftungsgeräte mit integrierter Wärmepumpe eingesetzt. Die Geräte verfügen über einen Rotationswärmetauscher als Energierückgewinnung und eine leistungsgeregelte Luft-Luft-Wärmepumpe, reversierbar für Heizen und Kühlen. Diese Kombination ermöglicht im Anlagenbetrieb eine enorm hohe Ganzjahresenergieeffizienz. Um die Außenluft von -15°C auf 22°C aufzuwärmen benötigt man bei 22 °C Ablufttemperatur lediglich 700 Watt elektrische Leistung für die beiden Ventilatoren und 1000 Watt für die Wärmepumpe. Der Rest (23.900 Watt) wird durch den Rotationswärmetauscher und die Wärmepumpe erledigt. Zur Sicherstellung einer optimierten Funktion sind die Geräte kompakt aufgebaut und mit integrierter Regelung ausgeführt. Die Gebäudeleittechnik wird über ein gängiges Bus- System angebunden. Der Probelauf und die kältetechnische Abnahme fanden bereits im Werk statt, denn die Geräte wurden betriebsbereit ausgeliefert. Somit ist gewährleistet, dass der Bauherr bereits eine geprüfte Anlage vor Ort hat. Die Luftmengen für die Anlagen wurden während der Planung, abgestimmt auf die Nutzung, festgelegt.
Jahr: 2019
ReCOOLER HP
Veröffentlichung - Der österreichische Installateur
Gutes Klima für Piloten
Als integraler Bestandteil von Lüftungszentralgeräten der eQ-Familie kombiniert der neue ReCooler HP von FläktGroup eine reversible Wärmepumpeneinheit und einen Energierückgewinnungsrotor in einer Einheit. Es handelt sich hierbei um eine komplette Plug & Play-Lüftungseinheit zum Heizen, Kühlen und Lüften. Für eine einfache und zuverlässige Installation sind alle Komponenten enthalten.
Die herkömmliche Installation umfasst eine Kondensoreinheit oder einen Kühler. Beide Lösungen erfordern einen enormen Zeitaufwand zur Vorbereitung und Konstruktion vor Ort. Häufig ist hierfür ein versierter Kältetechniker erforderlich. Zahlreiche Zulieferer mit verschiedenen Verantwortlichkeiten bedingen ein höheres Maß an Fehlerquellen. Mit dem innovativen ReCooler HP wird dies vermieden.
Aus der Praxis

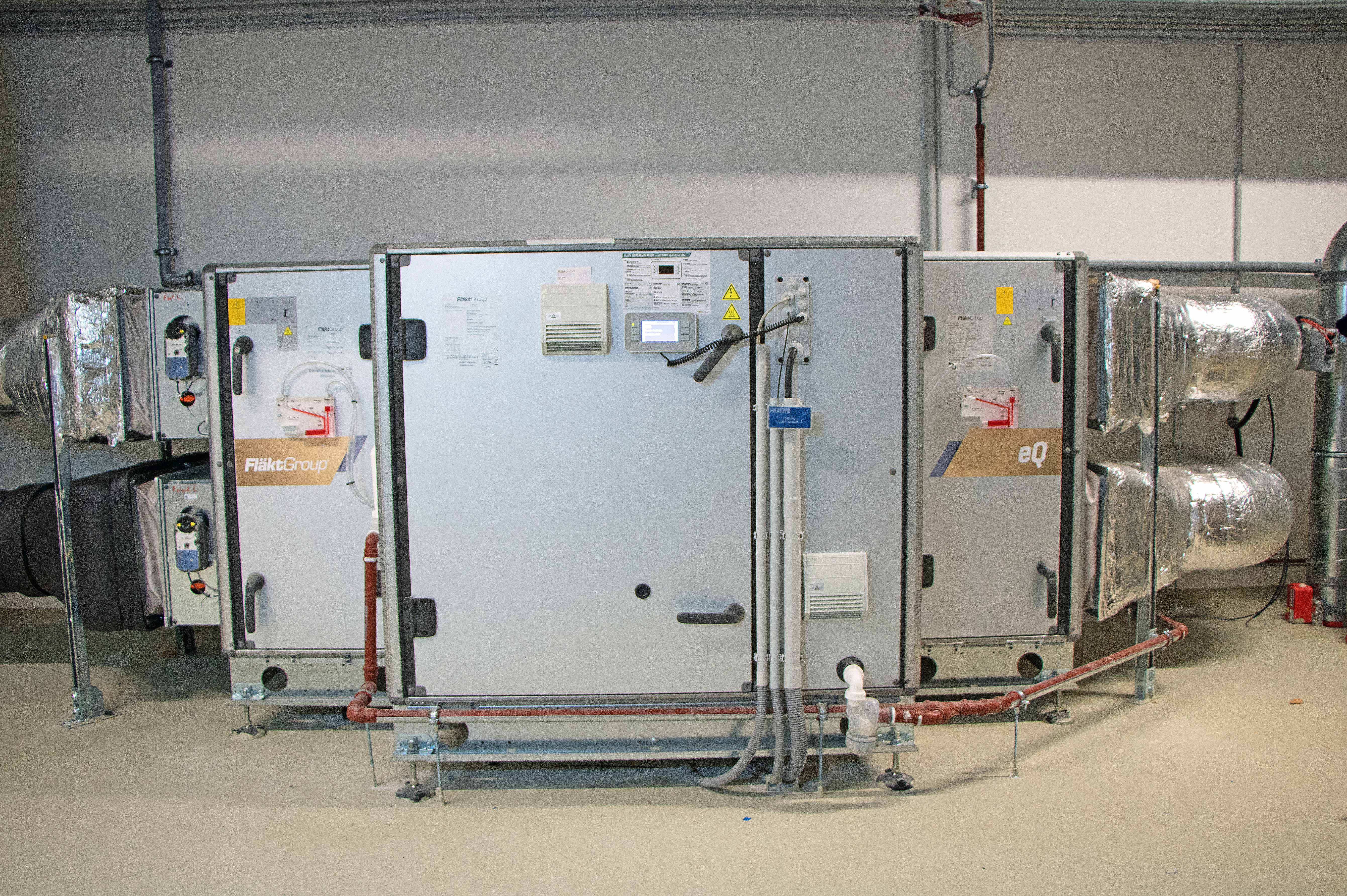

Zwei Lüftungsgeräte FläktGroup ReCoolerHP mit je 1.500 m3/h Luftmenge kamen beim neuen Zubau von zwei Flugsimulatoren mit Lehrsälen und Bürobereich der Aviation Academy Austria GmbH in Neusiedl am See zum Einsatz. Beauftragt wurde das Technische Büro Introplan GmbH aus Rechnitz mit der Planung einer technisch am neuesten Stand befindlichen Lösung, die auch eine Betriebskostenoptimierung garantiert. Mit der Ausführung wurde die Franye Klimatechnik GmbH aus Bad Sauerbrunn beauftragt.
Vorgaben eingehalten
Anforderung bei den Flugsimulatoren war die Luftkonditionierung, Filterung, Aufwärmung und Kühlung mit hocheffizienter Wärmerückgewinnung und eingebauter, leistungsregelbarer Wärmepumpe. Im Winter soll eine Raumtemperatur von 22 °C bei maximaler Einblastemperatur von 28 °C gewährleistet sein, Befeuchtung ist keine erwünscht. Die Gebäudeleitechnik wird über ein gängiges Bus-System angebunden. Der Probelauf und die kältetechnische Abnahme fanden bereits im Werk statt, denn die Geräte wurden betriebsbereit ausgeliefert. Somit ist gewährleistet, dass der Bauherr bereits eine geprüfte Anlage vor Ort hat. Die Luftmengen für die Anlagen wurden während der Planung – abgestimmt auf die Nutzung – festgelegt.
