Kysymys: Mitä tarkoittavat Select-mitoitusohjelman päätelaitteissa ja kanavistotuotteissa esiintyvät NC ja NR arvot?
Vastaus
NR = Noise Rating
ISO:n luoma standardi jolla mitataan sekä arvioidaan äänitasoja ja niiden siedettävyyttä tiloissa.
Keski-Euroopassa NR on suosittu standardi vaikka Suomessa tämä on vielä suhteellisen tuntematon käsite.

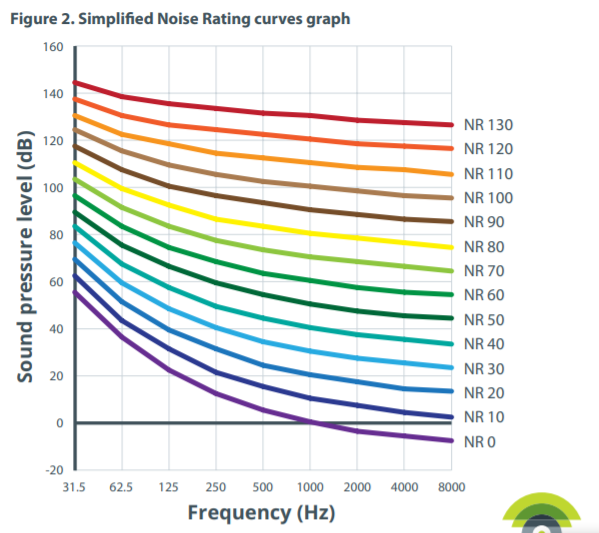

Standardi sisältää mm. alla olevan mitoituskäyrästön (nimetty NR0.....NR130) joilla on tietyt oktaavikaista-arvot.
Käyrästön perusteella on laadittu myös eri huonetilojen äänitasovaatimuksille oma alla oleva taulukko.
![image image](/globalassets/support/finland-consultants-page/qas/figure-2-simplified-noise-rating-curves-graph.png)
![image image](/globalassets/support/finland-consultants-page/qas/figure-3-maximum-recommended-nose-rating-levels.png)

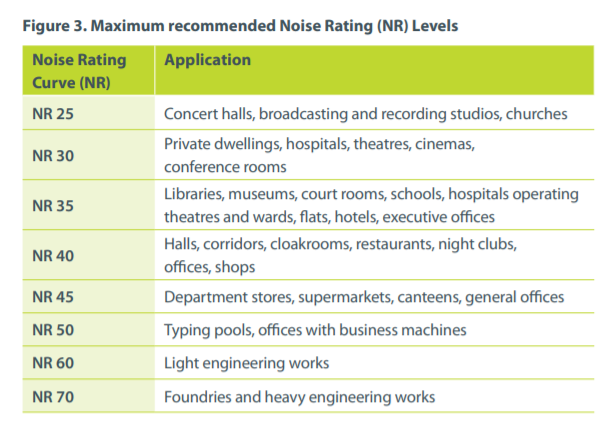

Eri huonetilojen maksimi NR-lukuvaatimukset
![image image](/globalassets/support/finland-consultants-page/qas/nr-kts_ktss-125-ilman-suuntauslevya.png)
NR- arvoihin sitten verrataan jonkin päätelaitteemme oktaavikaistojen ääniarvoihin ja katsotaan minkä käyrän kohdalle tuote korkeimmillaan yltää.

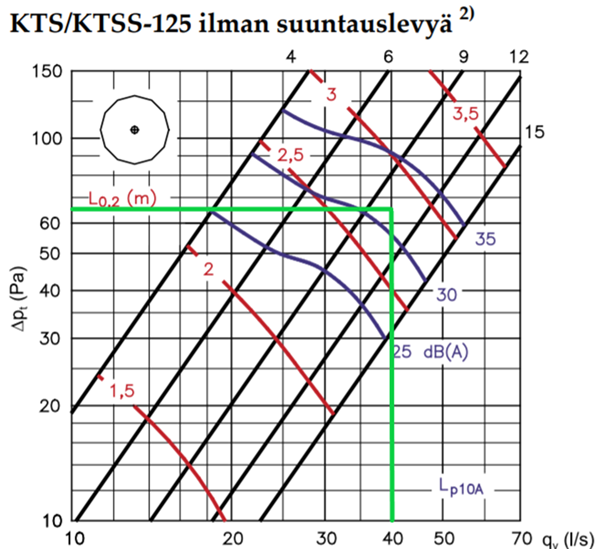

Esimerkkinä KTS-125-venttiili.
Esim. valitussa toimintapisteessä KTS-125 venttiili (ilman suuntauslevyä) tuottaa ääntä n. 32dB edestä.

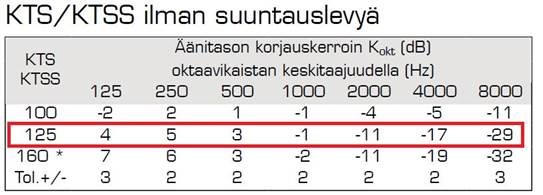

Kaistakohtaiset arvot saadaan korjauskertoimilla:
![image image](/globalassets/support/finland-consultants-page/qas/nr-kts_ktss-taulukko.jpg)
![image image](/globalassets/support/finland-consultants-page/qas/nr-curves.png)

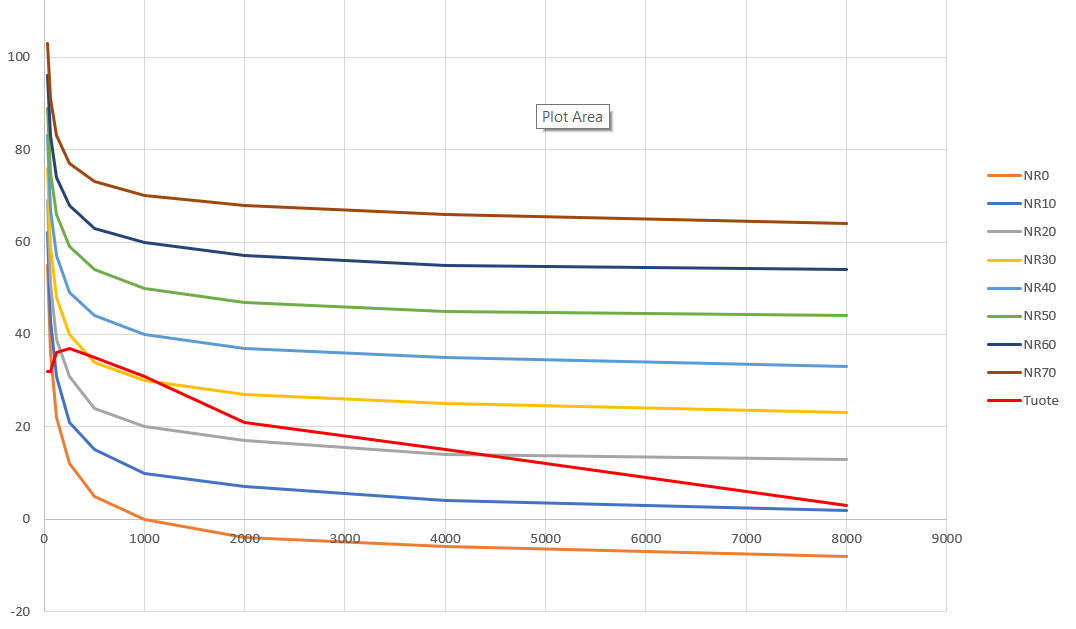

Kun kaistakohtaisia arvoja verrataan NR-käyriin, niin nähdään, että korkeimmillaan KTS-125 tuossa toimipisteessä on NR 30-käyrän tuntumassa:
NC = Noise Criteria
